Geräteausstattung: Probenpräparation für die Elektronenmikroskopie

Für die Transmissionselektronenmikrospie werden Proben benötigt, die im zu betrachtenden Bereich nur noch wenige Atomlagen dick sind. Für die Präparation solcher Proben gibt es verschiedene Methoden:

Querschnitts-(Cross section) Präparation: Eine Probe wird so gesägt und geklebt, dass man ein Sandwich erhält, bei dem die Probenoberfläche bzw. die Grenzflächen von Dünnfilmsystemen senkrecht stehen. Zur Stabilität wird dieses Sandwich in einen Messingring eingefügt. Diese Probe wird nun erst mechanisch auf unter 100 µm gedünnt. Darauf folgt eine Ionenstrahldünnung, sodass in der Probenmitte ein sehr dünner Bereich entsteht.

Aufsichts-(Plane-View) Präparation: Diese Methode ist der Cross-Section Präparation sehr ähnlich. Da die Oberfläche jedoch "von oben" betrachtet werden soll, wird mit einem Ultraschallbohrer eine Scheibe auf der Probe gebohrt. Um Oberflächenstrukturen zu bewahren, wird hier nur von der Rückseite gedünnt.

Die beiden oben genannten Methoden eignen sich sehr gut für harte, spröde Proben, bei denen man Strukturen auf Substraten betrachten möchte. Erfahrungen gibt es unter anderem mit Si, GaAs sowie Saphir. Aber auch kohlenstoffverstärkte Kunststoffe wurden beispielsweise so präpariert.

Nasschemische Aufsichts-(Plane-View) Präparation: Eine weitere Möglichkeit zur Dünnung für Plane-View Proben aus Silizium bietet das gezielte Ätzen mit Flusssäure. Eine dafür taugliche Düsenätz-Apperatur ist derzeit in Arbeit.

Elektrolytisches Dünnen: Metallische Werkstoffe werden in Zusammenarbeit mit dem Lehrstuhl für Werkstoffkunde durch elektrolytisches Dünnen und Polieren präpariert.

TEM-Netzchen: Diese sehr schnelle Methode eignet sich für sehr kleine Teilchen in Suspensionen oder oder granulare Nanoteilchen. Dabei nutzt man ein metallisches Gitter (Cu, Au, ...), das mit einem sehr dünnen (10 nm), manchmal sogar löchrigen Kohlenstofffilm bespannt ist. Hierauf wird die Suspension getropft , so dass nach Verdunsten des Dispergiermediums die Teilchen auf dem Kohlenstofffilm hängen bleiben.

FIB-Präparation: Die Querchnittspräparation von Verbundwerkstoffen sowie die Zielpräparation ausgewählter Probenstellen erfolgt in Kooperation mit dem Department Chemie und externen Partner mittels fokussierter Ionenstrahlen (Focused Ion Beams FIB).

Ionenstrahlätzanlage Gatan PIPS Model 691

- Ionenenergie: 1,0 - 6,0 keV
- Ionen-Eintreffwinkel: -10° bis +10°
- LN2-Kühlung des Probenhalters
- Lichtmikroskop-Aufsatz



Muldenschleifgeräte Gatan DimpleGrinder Model 656

- Rotationsgeschwindigkeit und Auflagegewicht stufenlos einstellbar
- Lichtmikroskop-Aufsatz



Schleifmaschine Bühler

- Schrägschliffe von Silizium in optischer Qualität

- Struers Magnetsystem zur Aufnahme von Schleif- und Poliermedien



Schleifmaschine Jean Wirtz TE200

Abdünnen spröder Materialien
- stufenlos regelbare Rotationsgeschwindigkeit



Scheibensäge Bühler IsoMet

- Niedriggeschwindigkeitssäge zum Zuschneiden von Proben



Lichtmikroskop Zeiss Axioscope

- digitales Bildaufnahmesystem
- Abbildung in Auflicht und Durchlicht
- differentieller Interferenzkontrast



Ultraschall-Kernbohrer

Ausbohren von Plan-view-Proben aus Halbleiterscheiben



Gatan Probenstanze

Ausstanzen metallischer Folien

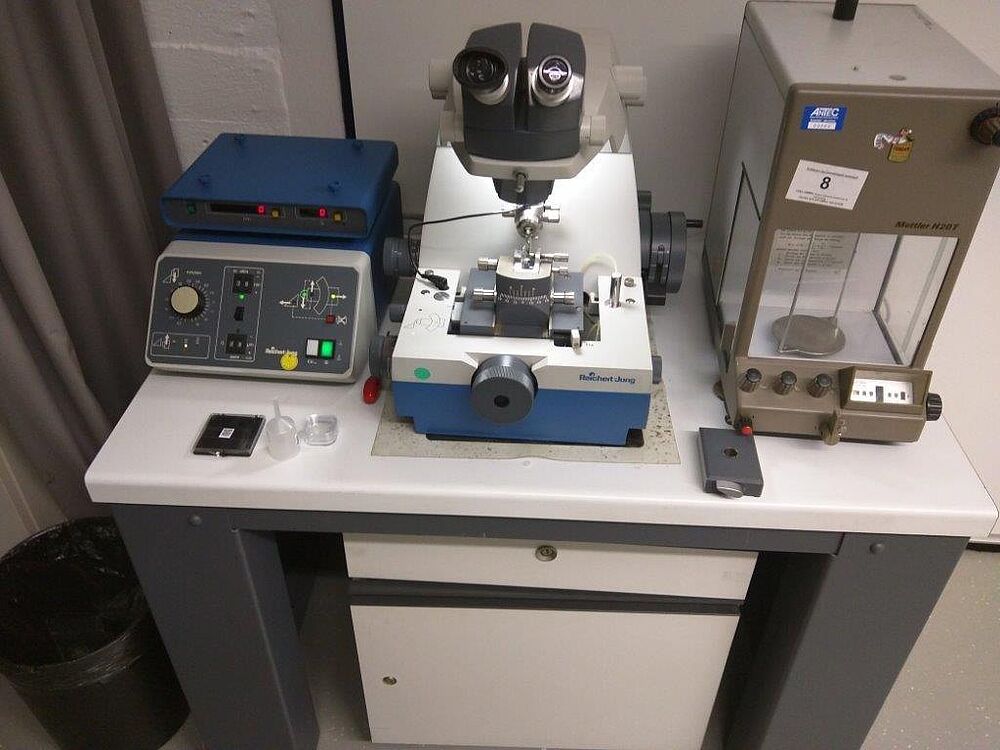

Ultramikrotom

Dünnschnitte weicher Materialien und Verbundwerkstoffe



Düsenstrahl-Ätzanlage

Chemisches Dünnen von Silizium Plan-view-Proben



Trockenschrank



Vakuumpinzette Binder Labortechnik VP100S
